Linux-PCs sichern mit iptables

Einordnung und Abgrenzung

  • Clients: Desktop-PCs, Notebooks unter Linux
  • Server: z.B. Web-Sever, o.dgl.
# sysctl net.ipv4.ip_forward
net.ipv4.ip_forward = 0
#
  • "Personal Firewall"
    • eine von viele Schutzmaßnahmen
    • Bestandteil der host based security
    • Wirksamkeit umstritten (BSI empfiehlt den Einsatz)
    • filtert ein- und ausgehenden Datenverkehr eines PCs
    • Ziel: ungewollten/unbeabsichtigten Datenverkehr unterbinden
    • Voraussetzung: genaue und detaillierte Kenntnisse über Anwendungsprotokolle
  • hier: Basismechanismen und -werkzeuge
  • nicht:
    • grafische Frontends für Regel-Definitionen
    • Linux als Firewall-System zum Schutz von Netzen

Was ist netfilter/iptables?

  • Paket-Filter im Linux-Kernel (ab Version 2.4)
    • inspiziert IP-Pakete
    • entscheidet auf Grund von Regeln, wie mit einem IP-Paket zu verfahren ist
  • konfiguriert durch das Kommando iptables
  • realisiert als Kernel-Moduln
# ls /lib/modules/$(uname -r)/kernel/net/ipv4/netfilter
arptable_filter.ko          ipt_addrtype.ko    ipt_NETMAP.ko
arp_tables.ko               ipt_ah.ko          ipt_NOTRACK.ko
arpt_mangle.ko              ipt_CLASSIFY.ko    ipt_owner.ko
ip_conntrack_amanda.ko      ipt_comment.ko     ipt_physdev.ko
ip_conntrack_ftp.ko         ipt_conntrack.ko   ipt_pkttype.ko
ip_conntrack_irc.ko         ipt_dscp.ko        ipt_realm.ko
ip_conntrack.ko             ipt_DSCP.ko        ipt_recent.ko
ip_conntrack_proto_sctp.ko  ipt_ecn.ko         ipt_REDIRECT.ko
ip_conntrack_tftp.ko        ipt_ECN.ko         ipt_REJECT.ko
ip_nat_amanda.ko            ipt_esp.ko         ipt_SAME.ko
ip_nat_ftp.ko               ipt_helper.ko      ipt_sctp.ko
ip_nat_irc.ko               ipt_iprange.ko     ipt_state.ko
ip_nat_snmp_basic.ko        ipt_length.ko      ipt_tcpmss.ko
ip_nat_tftp.ko              ipt_limit.ko       ipt_TCPMSS.ko
ip_queue.ko                 ipt_LOG.ko         ipt_tos.ko
iptable_filter.ko           ipt_mac.ko         ipt_TOS.ko
iptable_mangle.ko           ipt_mark.ko        ipt_ttl.ko
iptable_nat.ko              ipt_MARK.ko        ipt_ULOG.ko
iptable_raw.ko              ipt_MASQUERADE.ko
ip_tables.ko                ipt_multiport.ko
#

  • es werden nur die Moduln geladen, für die Regeln definiert sind (bzw. zugehörige Helper-Moduln)


# lsmod|grep ip
ipv6                  240097  100
ipt_REJECT             10561  3
ipt_LOG                10049  1
ipt_multiport           5953  3
ipt_state               5825  4
ip_conntrack           45573  1 ipt_state
iptable_filter          6721  1
ip_tables              21441  5 ipt_REJECT,ipt_LOG,ipt_multiport,ipt_state,iptable_filter
#

Funktionsprinzipien von iptables

  • ein IP-Paket durchläuft mehrere chains / tables
  • chains enthalten Regeln
  • eine Regel definiert ein Muster (Bedingungen, denen ein Paket entsprechen soll, z.B. bestimmte Ziel-Adresse, bestimmte Flags im TCP-Header, o.dgl.) und ein Ziel (target)
  • ein target ist eine weitere chain oder ein default-target (z.B. DROP, ACCEPT, ...)
  • ein Paket wird an das target weitergeleitet, wenn es dem in der Regel definierten Muster entspricht (match)
  • d.h.: sobald ein match erreicht ist, werden nachfolgende Regeln in dieser Tabelle nicht mehr angewendet
  • wird kein match erreicht, bestimmt letztendlich die policy das Verhalten
  • policy definiert eines der default-target

Paketverarbeitung: das ganze Bild

Bild: Netfilter Paket Traversal

Tabellen (tables)

  • regeln unterschiedliche Arten der Paketverarbeitung
  • grundlegende Gruppierung der Pakete
  • jede Tabelle enthält vordefinierte und ggf. nutzerdefinierte chains
  • conntrack
    • Connection Tracking
    • erkennen von zusammengehörigen Paketen (z.B. TCP-Session, UDP-Stream, Analyse von Anwendungsprotokollen)
    • realisiert sog. statefull packet filter
    • nicht veränderbar: es können keine Regeln angegeben werden
  • mangle
    • bestimmte Änderungen an Paketen, z.B. TTL (time-to-live), TOS (Type of Service)
    • Pakete markieren
    • chains: alle
  • nat
    • Network Address Translation
    • Änderung von IP-Adressen/Port-Nummern
    • SNAT (Soure-NAT):
      • Ändern der Quell-Adresse
      • chains: POSTROUTING
      • auch: Masquerading (Umgang mit dynamischen IP-Adressen, setzen der Quell-IP-Adresse auf IP-Adresse des outgoing Interfaces)
    • DNAT (Destination-NAT):
      • Ändern der Ziel-Adresse
      • chains: PREROUTING und OUTPUT
      • Redirection: Ändern des Ziel-Ports
  • filter
    • Paket-Filter
    • chains: INPUT, OUTPUT und FORWARD
    • oftmals benutzerdefinierte chains
  • wenn für eine Table keine Regeln definiert sind, entfällt die komplette Table (der Kernel-Modul wird nicht geladen)
  • Maschinen, die kein Routing vornehmen, benutzen i.d.R. nur die filter-Table

Regelketten (chains)

IP-Pakete passieren die einzelnen chains unter den folgenden Bedingungen (die einzelnen Tables enthalten ggf. nicht alle chains)

  • PREROUTING
    • unmittelbar nach dem Eintreffen an der Maschine
    • vor der routing-Entscheidung
  • INPUT
    • Ziel: lokaler Prozess
  • FORWARD
    • Ziel: nicht lokal, Paket hat externen Empfänger
  • OUTPUT
    • Quelle: lokaler Prozess
  • POSTROUTING
    • vor dem Verlassen der Maschine

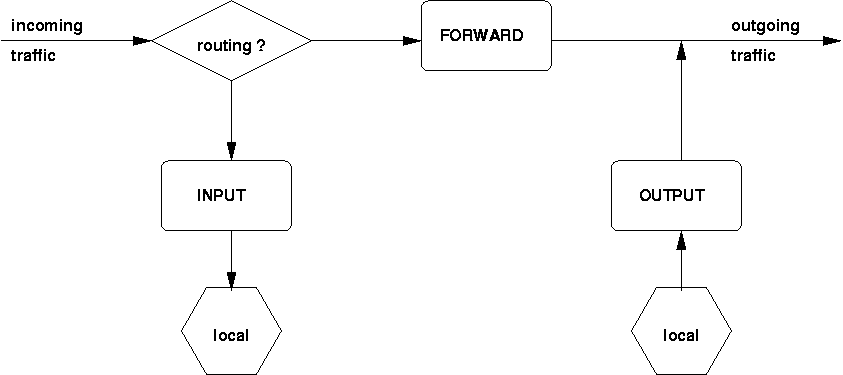

Paketverarbeitung (nur filter)

Bild: iptables-chains (filter)

Das Kommando iptables

  • Einrichten, Manipulieren und Anzeigen der iptables-Regeln im Kernel

Aufrufkonventionen, Syntax, etc.

"Personal Firewall"

  • viele Linux-Distributionen enthalten vordefinierte Regeln
  • diese Regeln implementieren ein "Personal Firewall"
  • Aktivieren/Deaktivieren durch rc-Scripte

Beispiel

  • aus Red Hat Systemen (hier: Fedora Core 4)
  • eingestellt durch /usr/bin/system-config-securitylevel
  • aktiviert/deaktiviert durch /etc/rc.d/init.d/iptables vor bzw. nach Starten/Stoppen der Netzwerk-Konfiguration
# grep -v "^#" /etc/sysconfig/iptables
*filter
:INPUT ACCEPT [0:0]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:RH-Firewall-1-INPUT - [0:0]
-A INPUT -j RH-Firewall-1-INPUT
-A FORWARD -j RH-Firewall-1-INPUT
-A RH-Firewall-1-INPUT -i lo -j ACCEPT
-A RH-Firewall-1-INPUT -p icmp --icmp-type any -j ACCEPT
-A RH-Firewall-1-INPUT -p 50 -j ACCEPT
-A RH-Firewall-1-INPUT -p 51 -j ACCEPT
-A RH-Firewall-1-INPUT -p udp -m udp --dport 5353 -d 224.0.0.251 -j ACCEPT
-A RH-Firewall-1-INPUT -p udp -m udp --dport 631 -j ACCEPT
-A RH-Firewall-1-INPUT -m state --state ESTABLISHED,RELATED -j ACCEPT
-A RH-Firewall-1-INPUT -m state --state NEW -p tcp -m tcp --dport 22 -j ACCEPT
-A RH-Firewall-1-INPUT -j REJECT --reject-with icmp-host-prohibited
COMMIT
#

  • nur Tabelle filter
  • default-Policy für alle chains: ACCEPT
  • chains INPUT und FORWARD werden umgelenkt in chain RH-Firewall-1-INPUT
    • benutzerdefinierte chains werden oft in der Art eines Unterprogramms eingesetzt
  • chain OUTPUT ist leer (nur default-policy)
    • Unterstellung: wir versenden keine "bösen" Pakete
  • chain RH-Firewall-1-INPUT akzeptiert folgende Pakete:
    • alle Pakete, die über Interface lo hereinkommen
    • alle Pakete der Protokolle icmp, ipv6-crypt (50), ipv6-auth (51)
    • UDP-Pakete mit dem Ziel-Port 5353 und der Ziel-Adresse 224.0.0.251 (Multicast-DNS, mDNS - ZeroConf)
    • UDP-Pakete mit dem Ziel-Port 631 (Internet Printing Protocol, ipp - CUPS)
    • alle Pakete, die zu einer Verbindung (connection) im Zustand ESTABLISHED oder RELATED gehören, z.B.:
      • alle Pakete von korrekt aufgebauten, abgehenden TCP-Sessions
      • alle Pakete von selbst initierten UDP-Streams
    • alle Pakete, die eine neue TCP-Verbindung mit dem Zielport 22 (ssh) initiieren
  • alle anderen Pakete werden zurückgewiesen (REJECT) mit einem icmp-Paket vom Typ icmp-host-prohibited
  • somit ist erreicht:
    • eintreffende Pakete werden zurückgewiesen, wenn es keine "Antwort-Pakete" auf vorher selbst initiierte Verbindungen sind
    • Regeln sind unabhängig von IP- und Netzwerk-Konfiguration

Erweiterung: zurückgewiesene Pakete protokollieren

# iptables -I RH-Firewall-1-INPUT 9 -j LOG --log-level info --log-prefix "iptables REJECT:"

  • Pakete werden protokolliert über syslogd (Log-Level kern.info)
  • Log-Meldungen erhalten den Prefix "iptables REJECT:"

# grep "iptables REJECT" /var/log/messages
...
Apr 10 09:51:40 muethos kernel: iptables REJECT:IN=eth0 OUT= MAC=ff:ff:ff:ff:ff:ff:00:04:ac:33:7b:26:08:00 SRC=0.0.0.0 DST=255.255.255.255 LEN=356 TOS=0x00 PREC=0x00 TTL=128 ID=1 PROTO=UDP SPT=68 DPT=67 LEN=336
...

  • Beachte: Protokollieren kann zu dramatischem Anstieg der Filegröße von Logfiles führen!
  • Regelset kontrollieren, ggf. Protkollierung wieder ausschalten

# iptables -D RH-Firewall-1-INPUT 9

Einzelne Dienste einrichten

  • "Personal Firewall"-Einstellungen realisieren i.d.R. diese Strategie
    • alle selbst iniitierten Verbindungen (inkl. dazugehörigem Datenverkehr von angesprochenen Servern) soll erlaubt sein
    • Maschine soll auf unverlangt empfangene Pakete nicht reagieren, d.h. die Maschine betreibt selbst keine Server
    • oftmals eine Ausnahme: SSH-Server
  • viele Dienste kann man relativ einfach erlauben, falls benötigt
    • siehe Beispiel sshd
  • Dienste mit komplexeren Protokollen oder spezifische Ansprüche sind aufwändiger zu realisieren

AFS-Client

  • basiert auf UDP
  • Datenverkehr wird durch Client initiiert, "Personal Firewall" enthält alle erforderlichen Regeln
  • jedoch erforderlich: Erhöhen des Timeout-Wertes für UDP-Streams
# sysctl -w net.ipv4.netfilter.ip_conntrack_udp_timeout_stream=720
  • besser als Eintrag in /etc/sysctl.conf
  • Hintergrund:
    • default-Wert: 180 Sekunden
    • AFS-Server kontaktiert AFS-Client, um diesem mitzuteilen, dass er seine Filekopie im lokalen Cache ungültig ist (z.B. weil ein anderer Client das File modifiziert hat)
    • bei unverändertem default-Wert, würden diese Pakete nur passieren können, wenn der Client seinerseits innerhalb der letzten 180 Sekunden den Server kontaktiert hat - und damit entsprechender Eintrag in Connection-Tracking-Table des Kernels (/proc/net/ip_conntrack) vorhanden ist
    • AFS-Client kontaktiert seinerseits im Abstand von 10 Minuten alle ihm bekannten AFS-Server - um deren Erreichbarkeit zu prüfen
    • durch Erhöhen des Timeout-Wertes auf 12 Minuten ist gesichert, dass Einträge in der Connection-Tracking-Table des Kernels nicht verfallen

FTP-Client

  • komplexes Protokoll (Control Connection, Data Connection)
  • zwei Modi des Protokolls: aktiv vs. passiv (aus Sicht des Servers)
  • passiv
    • Client initiiert Control Connection zum Server (TCP-Port 21)
    • Client wählt passiv-Modus (FTP-Kommando PASV)
    • Server teilt Client Port-Nummer für Data Connection mit, sobald Client eine Data Connection wünscht
    • Client initiiert Data Connection zum Server
    • keine Änderung der Filter-Einstellung auf Client-Seite erforderlich
  • aktiv
    • Client initiiert Control Connection zum Server (TCP-Port 21)
    • Client teilt Server TCP-Port mit, der für Data Connection benutzt werden kann (FTP-Kommando PORT)
    • Server initiiert Data Connection zum Client
    • Verbindungsaufbau zum Client wird durch filter-Regeln unterbunden
    • Lösung:
      • Kernel-Module ip_conntrack_ftp analysiert PORT -Kommando und kennzeichnet die entsprechende IP-Connection in /proc/net/ip_conntrack als RELATED
      • filter-Regeln lassen den Verbindungsaufbau zu
      • Laden des Moduls
        • modprobe ip_conntrack_ftp
        • Eintrag in /etc/sysconfig/iptables-config

Web-Server

  • Default-Policy: was nicht nicht explizit erlaubt ist, ist verboten
  • Dienste http/https (TCP-Ports 80/443)
  • Gateway zu whois (TCP-Port 43) und finger (TCP-Port 79)
  • keine Einschränkungen innerhalb des Campusnetzes
  • Besonderheit: abgehender Verkehr ist eingeschränkt

# cat /etc/sysconfig/iptables
*filter
:INPUT DROP [0:0]
:FORWARD DROP [0:0]
:OUTPUT DROP [0:0]
#
-N LOGREJECT
-A LOGREJECT -j LOG --log-level info  --log-prefix "iptables REJECT:"
-A LOGREJECT -p tcp -j REJECT --reject-with tcp-reset
-A LOGREJECT -j REJECT --reject-with icmp-port-unreachable
#
-N CLEANCHECK
-A CLEANCHECK -m state --state RELATED,ESTABLISHED -j ACCEPT
-A CLEANCHECK -s 127.0.0.1 -d 127.0.0.1 -j ACCEPT
-A CLEANCHECK -p tcp ! --syn -m state --state NEW -j REJECT --reject-with tcp-reset
#
-A INPUT -j CLEANCHECK
-A INPUT -s 134.109.0.0/16 -p icmp -j ACCEPT
-A INPUT -s 134.109.0.0/16 -p tcp -m state --state NEW -j ACCEPT
-A INPUT -p tcp -m multiport --dports 80,443 -j ACCEPT
-A INPUT -p icmp -m icmp --icmp-type port-unreachable -j ACCEPT
-A INPUT -i lo -j ACCEPT
-A INPUT -j LOGREJECT
#
#
-A OUTPUT -j CLEANCHECK
-A OUTPUT -p tcp --tcp-flags RST RST -m multiport --sports 80,443 -j ACCEPT
-A OUTPUT -o lo -j ACCEPT
-A OUTPUT -d 134.109.0.0/16 -p udp -j ACCEPT
-A OUTPUT -d 134.109.0.0/16 -p tcp -m state --state NEW -j ACCEPT
-A OUTPUT -p tcp -m multiport --dports 43,79 -j ACCEPT
-A OUTPUT -p udp -m udp --dport 53 -j ACCEPT
-A OUTPUT -p icmp -j ACCEPT
-A OUTPUT -j LOGREJECT
COMMIT

Literatur und Verweise

Bücher

Barth, Wolfgang
Das Firewall-Buch
Grundlagen, Aufbau und Betrieb sicherer Netzwerke mit Linux
ISBN 3-89990-128-2
Nicolaus Millin Verlag GmbH, 2004

Cheswick, W.R.; Bellovin, S.M.; Rubin, A.D.
Firewalls und Sicherheit im Internet
Schutz vor cleveren Hackern
ISBN 3-8273-2117-4
Addison-Wesley Verlag, 2004

Links

http://de.wikipedia.org/wiki/Netfilter/iptables - gute deutsche Zusammenfassung bei Wikipedia

http://www.pro-linux.de/t_netzwerk/print/iptables.html - deutsches Tutorial

http://iptables-tutorial.frozentux.net/ - umfangreiches Tutorial

http://www.kalamazoolinux.org/presentations/20010417/conntrack.html - Connection Tracking

http://www.netfilter.org/ - Homepage von netfilter/iptables

TUCaktuell
