Thermal Management
Description

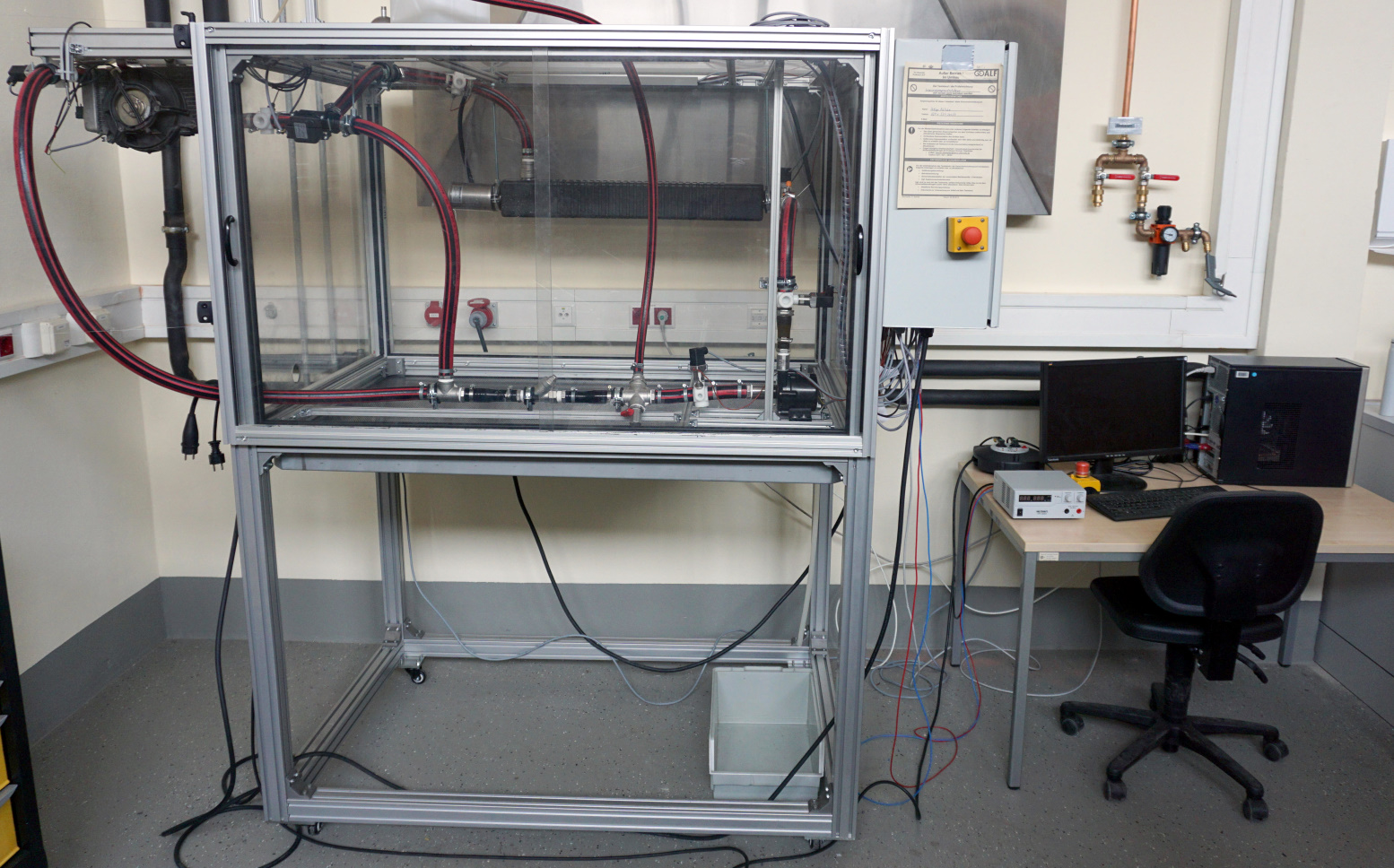

Der Thermomanagement-Teststand bildet den Kühlkreislauf eines PEM-Brennstoffzellensystems mit einer thermischen Leistung von 7kW nach. Bestandteile sind Kühlmittelpumpe, Heizer, elektronisch verstellbares Thermostatventil und Wasser-Luft-Wärmerübertrager mit Kühlerlüftern. Neben dem Durchfluss werden vor und hinter den wesentlichen Komponenten Drücke und Temperaturen gemessen und aufgezeichnet.
Dieser Prüfstand kann einerseits für die Vermessung von Kühlkreislaufkomponenten genutzt werden
Vermessung von Pumpenkennfeldern
Vermessung von Wärmeübertragerkennfeldern
andererseits können dami Algorithmen zur Steuerung und Regelung der Kühlkreisläufe von Brennstoffzellensystemen untersucht und entwickelt werden:
Temperaturregelung
Durchflussregelung
Druckregelung
Die Steuerung des Teststands erfolgt durch eine an der Professur programmierte Steuerung. Da der Teststand von der Professur ALF gebaut wurde, können nahezu beliebige Anpassungen vorgenommen werden, um Stromführung, Durchflussmengen und Untersuchungsmöglichkeiten anzupassen. Beispielsweise wurden auch bereits Vermessungen an Plattenwärmeübertragern und von Sekundärkreillaufwärmepumpen durchgeführt.
Dieser Prüfstand kann einerseits für die Vermessung von Kühlkreislaufkomponenten genutzt werden
Vermessung von Pumpenkennfeldern
Vermessung von Wärmeübertragerkennfeldern
andererseits können dami Algorithmen zur Steuerung und Regelung der Kühlkreisläufe von Brennstoffzellensystemen untersucht und entwickelt werden:
Temperaturregelung
Durchflussregelung
Druckregelung
Die Steuerung des Teststands erfolgt durch eine an der Professur programmierte Steuerung. Da der Teststand von der Professur ALF gebaut wurde, können nahezu beliebige Anpassungen vorgenommen werden, um Stromführung, Durchflussmengen und Untersuchungsmöglichkeiten anzupassen. Beispielsweise wurden auch bereits Vermessungen an Plattenwärmeübertragern und von Sekundärkreillaufwärmepumpen durchgeführt.
Information
Location: 2/G012 (C27.012)
